Produktbeschrieb
Der neue Kettenantrieb der CDC-0252 Reihe mit Rückenbogenkette erreicht einen Öffnungswinkel von 90° und lässt sich nahezu unsichtbar in alle Fassadenkonzepte wie Holz-, Aluminium- und Kunststoffprofile integrieren. Erst im Fenster eingebaut macht sich das Multitalent funktional bemerkbar und sichert schnell sowie unauffällig die natürliche Lüftung wie auch den Rauchabzug. Dank innovativer Entkopplung der Antriebstechnik konnte die Schallemission um ein Vielfaches reduziert werden ohne auf die bekannte Qualität und Leistung verzichten zu müssen. Durch die integrierte ACB BUS-Kommunikation ist eine positionsgenaue Steuerung der Antriebe sowie die Bildung virtueller Gruppen möglich.
Merkmale:
Perfekt geeignet für profilintegrierte und aufliegende Montagen mit einem Öffnungswinkel von 90°
Anschluss wahlweise von links oder rechts möglich (Versorgung inkl. BUS-Kommunikation)
Kraftvolle Getriebeeinheit mit geringer Schallemission von nur 35 dB
Hochpräzise Synchro-Elektronik für Parallellauf von bis zu 8 Antrieben
Geringer Verkabelungsaufwand mit Durchschleifmöglichkeit von bis zu 3 Antrieben
Positionsgenaue Steuerung der Antriebe über die integrierte BUS-Schnittstelle ACB mit Modbus Protokoll
Technische Daten:
Versorgung: 24 V DC, ±15%, 0,6 A
Bauform: Rechts
Konfiguration: Main 2
Hublänge: 350 mm
Abschaltung: Integrierte elektronische Lastabschaltung
Druckkraft: 250N
Zugkraft: 250N
Zuhaltekraft: 1500N
Laufzeit-Auf: 6.7 mm/s
Laufzeit-Zu: 5 mm/s
Laufzeit RWA: 9.4 mm/s
Lebensdauer: >10.000 Doppelhübe
Emissions-Schalldruckpegel: LpA = 35 dB(A)
Schutzart: IP 32
Gehäuse: Aluminium
Gehäusefarbe: Weissaluminium (RAL 9006)
Oberfläche: Pulverbeschichtet
Temperaturbereich: – 5°C bis + 75°C

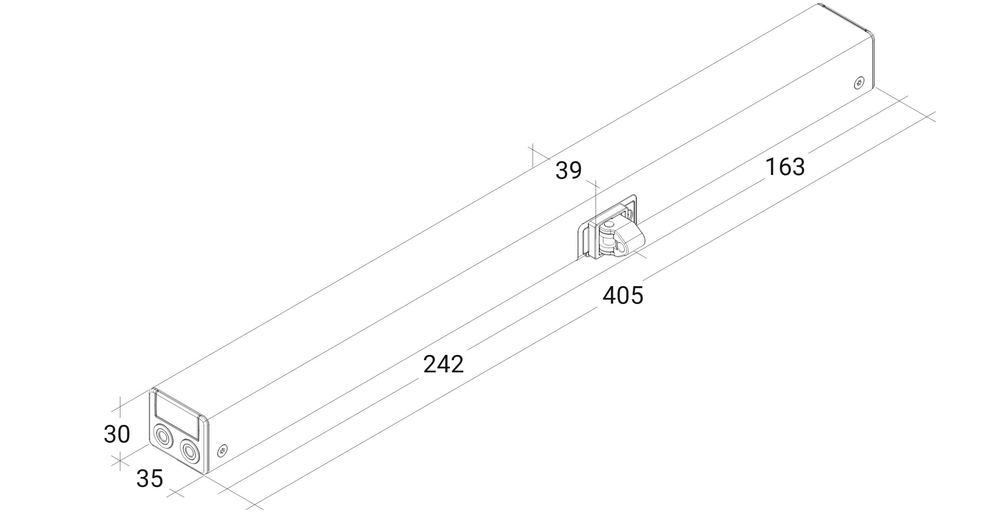

Masse (B x H x T): 405 x 30 x 39 mm
Im Lieferumfang enthalten:
Antriebseinheit, 2,5m Silikon-Anschlusskabel mit Systemstecker und Montageanleitung
