Produktbeschrieb

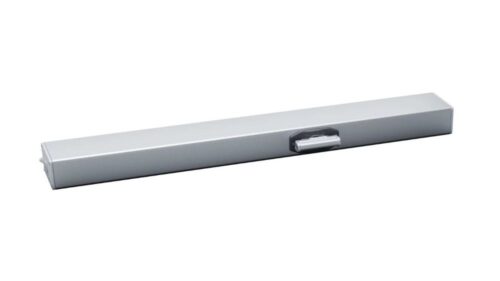

Die neuen leistungsstarken Rauchabzugs- und Lüftungskettenantriebe der CDM Reihe wurden speziell für schwere Dach- sowie Fassadenfenster entwickelt. Der CDM überzeugt nicht nur mit hoher Druck- und Zugkraft bis 1000 N, sondern auch mit schlichtem Design sowie kompakter Bauform durch clevere Dreifachumlenkung der gehärteten Stahlkette. Des Weiteren sind die Antriebe mit einem bürstenlosen Motor ausgestattet, was eine sehr hohe Effizienz und Langlebigkeit auch bei täglichem Lüftungsbetrieb verspricht. Dank innovativer Entkopplung der Antriebstechnik wurden die Schallemission um ein Vielfaches reduziert ohne auf die bekannte Qualität und Leistung verzichten zu müssen. Durch die integrierte ACB BUS-Kommunikation ist eine positionsgenaue Steuerung der Antriebe sowie die Bildung virtueller Gruppen möglich.
Merkmale:
Leistungsstarker Rauchabzugs- und Lüftungsantrieb für schwere Dach- sowie Fassadenfenster
Hohe Druck- und Zugkraft von 1000 N mit individuellen Hub nach Kundenwunsch
Kompakte Bauform durch clevere Dreifachumlenkung der gehärteten Stahlkette
Geringe Laufgeräusche durch akustische Entkopplung der Antriebskomponenten
Bürstenlosen Motor sorgt für hohe Effizienz und Langlebigkeit auch bei täglichem Lüftungsbetrieb
Schlichtes Design für unauffällige Integration in die Gebäudearchitektur
Spezielle Kettenstabilisierung mit Korrosionsschutz und Lebensdauerschmierung
Positionsgenaue Steuerung der Antriebe über die integrierte BUS-Schnittstelle ACB mit Modbus Protokoll
Technische Daten:
Gehäusefarbe: Weissaluminium (RAL 9006)
Gehäuse: Aluminium
Oberfläche: Pulverbeschichtet
Versorgung: 24 V DC, ±10%, 3 A
Konfiguration: Sub 1
Hublänge: 1000 mm
Druckkraft: 1000 N
Zugkraft: 1000 N
Zuhaltekraft: 3500 N
Laufzeit-Auf: 7 mm/s
Laufzeit-Zu: 7 mm/s entsprechend Schutzklasse 3
Laufzeit RWA: 18.5 mm/s
Lebensdauer: >20.000 Doppelhübe
Emissions-Schalldruckpegel: LpA = 45 dB(A)
Schutzart: IP 42
Temperaturbereich: – 15°C bis + 75°C
Masse (B x H x T): 735 x 90 x 53 mm
Zulassung: EN 12101-2
Im Lieferumfang enthalten:
Antriebseinheit
Montageanleitung
Optional erhältlich:
Anschlusskabel
Konsolen
